ASME B16.47is caighdeán é le haghaidh feansaí píblíne cruach mór trastomhais arna bhforbairt ag Cumann Meiriceánach na nInnealtóirí Meicniúla (ASME). Roinneann an caighdeán flanges i Sraith A (sraith API 605 roimhe seo) agus Sraith B (sraith MSS SP- 44 roimhe seo), d'fhonn dearadh, déantúsaíocht agus cur i bhfeidhm flanges mór-trastomhas a chaighdeánú chun sábháilteacht agus comhoiriúnacht na gcóras píblíne a chinntiú.
ASME B16.47 Sraith A Aicme 150 Flanges Dalla úsáidtear go príomha chun foircinn píopaí a dhúnadh, sreabhadh na meáin a bhlocáil, agus ag an am céanna iniúchadh, cothabháil, nó leathnú córais píobaireachta ina dhiaidh sin a éascú.
Maidir linne
Is stocálaí agus onnmhaireoir domhanda chun tosaigh é HT PIPE le breis agus 15 bliain de shaineolas i dtrádáil idirnáisiúnta. Soláthraímid píopaí, plátaí, barraí cruinne, agus raon cuimsitheach feistis píopa, flanges, agus comhlaí.Déan teagmháil linnanois le haghaidh Sleachta saor in aisce agus faisnéis phearsantaithe faoi tháirgí.
Struchtúr lárnach
Comhlacht flange:Mar chroílár iompair an ualaigh, ní mór go mbeadh neart leordhóthanach aige chun brú agus fórsaí seachtracha an chórais píblíne a sheasamh. Athraíonn a thiús de réir an mhéid ainmniúil (NPS) chun cobhsaíocht struchtúrach a chinntiú faoi leibhéal brú Aicme 150.
Poill bolta:a dháileadh go cothrom feadh imlíne an flange, agus cloí go docht leis na ceanglais chaighdeánacha i dtéarmaí cainníochta agus trastomhas. Úsáidtear iad chun flanges dall a nascadh le flanges píblíne nó trealaimh trí boltaí, ag cinntiú tightness agus iontaofacht an naisc. Ba cheart trastomhas lárchiorcail an poll bolt a mheaitseáil go cruinn leis an flange meaitseála.
Dromchla séalaithe:I measc na gcineálacha coitianta tá aghaidh ardaithe (RF), aghaidh iomlán (FF), etc. Ina measc, is é dromchla séalaithe aghaidh ardaithe an ceann is mó a úsáidtear sa tsonraíocht seo de flange dall mar gheall ar a fheidhmíocht séalaithe den scoth agus a shuiteáil éasca. Caithfidh garbh an dromchla agus cruinneas tríthoiseach an dromchla ina saothraítear rónta na ceanglais chaighdeánacha a chomhlíonadh chun a chinntiú go bhfuil sé oiriúnach go héifeachtach leis an gasket.
Comparáid le ASME B16.47 Sraith B
|
Mír Comparáide |
Sraith A (Rang 150) |
Sraith B (Rang 150) |
|
Raon Méid Ainmniúil |
De ghnáth clúdaíonn sé NPS 26 - NPS 60, trastomhas mór go príomha |
De ghnáth clúdaíonn sé NPS 2 - NPS 24, trastomhas beag agus meánach go príomha |
|
Líon na Boltaí agus Trastomhas Poll |
Maidir leis an NPS céanna, tá líon na boltaí sách beag, agus tá trastomhas an poll sách mór |
Maidir leis an NPS céanna, tá líon na boltaí sách mór, agus tá trastomhas an poll sách beag |
|
Tiús Flage |
Maidir leis an NPS céanna agus an rátáil brú, is gnách go bhfuil an tiús beagán níos mó, agus tá an neart struchtúrach níos airde |
Tá an tiús sách tanaí, agus tá an meáchan níos éadroime |
|
Cásanna Feidhmchláir |
Córais mhóra-mheán trastomhais-chórais phíobáin ísealbhrú, mar phríomhphíblínte tionscadal mór peitriceimiceach agus cumhachta |
Beaga agus meánmhéide-meán trastomhas-córais phíobáin ísealbhrú, amhail naisc trealaimh thionsclaíoch agus píblínte brainse bardasach |

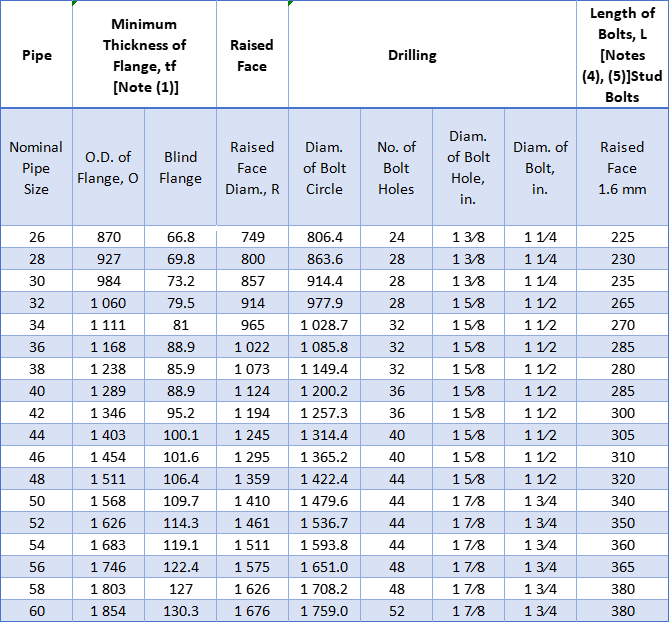

ASME B16.47 Sraith A Aicme 150 Flanges Dall
