15-5PHis deascadh martensitic é-cruach dhosmálta cruaite atá bunaithe ar fhadhb shonrach amháin: 17- cailleann 4PH cruas trí thiús na gcodanna troma. Má tá píopa nó pláta 15-5PH á cheannach agat, is cinnte go sonraíonn an líníocht é toisc go bhfeiceann an chuid sin strus iltreoch, nó toisc go rialaíonn sonraíocht ábhair Saudi Aramco nó ADNOC grád nach féidir a airíonna trasnacha a choinneáil trasna trasghearrtha tiubh.
Clúdaíonn an leathanach seo cad é an grád i ndáiríre, cén tsonraíocht a bhaineann leis an bhfoirm táirge, conas a athraíonn an riocht aosaithe a roghnaíonn tú neart agus riosca scoilte, agus nuair a stopann an buntáiste thar 17-4PH a bheith fíor.
Cad é 15-5PH, agus Cén Fáth A Bhfuil sé Ann ar chor ar bith
Tá 15-5PH cláraithe mar UNS S15500, ainmnithe Cineál XM-12 in ASTM A564, agus ar a dtugtar san Eoraip mar 1.4545 (X5CrNiCuNb15-5). Tá an t-athrú comhdhéanamh i gcoinne 17-4PH beag agus d’aon ghnó: titeann cróimiam go 14.0–15.5 %, ardaíonn nicil go 3.5–5.5 %, copar 2.50–4.50 % agus niobium+tantalum 0.15–0.45 % ag déanamh an neartú.
Fanann an charbóin ag 0.07 % ar a mhéad. Tá dlús thart ar 7.78 g/cm³ agus tá an grád maighnéadach i ngach riocht. Is iad na huimhreacha cróimiam agus nicil sin an scéal iomlán - ag aistriú an iarmhéid i dtreo shochtadh nicil deilt ferrite coinnithe, ag déanamh 15-5PH ina deilt-leagan de 17-4PH faoi rialú ferrite.
Píob, Pláta, Barra: An Fhoirm Táirge a Mheaitseáil leis an tsonraíocht cheart
Seo nuair a fhaigheann sciar mór d’ábhar foilsithe 15-5PH mícheart é, agus nuair a chosnaíonn botún ordú ceannaigh diúltaithe duit.
Cén fáth nach bhfuil an Sonraíocht Barra Clúdaíonn Pláta
Tá AMS 5659 ceart maidir le barra cruinn, sreinge, gaibhneachta, fáinní agus easbhrúiteáin - ní chlúdaíonn sé táirge cothrom rollta. Clúdaítear bileog, stiall agus pláta leAMS 5862. Soláthraítear feadánra gan uaim agus táthaithe doASTM A511, le AMS 5659 curtha i bhfeidhm trí chomhaontú nó le sonraíocht an chustaiméara. Is ionann na fuinneoga ceimice, ach tá difríochtaí idir riachtanais tástála, treoshuíomh eiseamail agus doiciméadú.
Foirm Táirge go Tábla Sonraíochta
| Foirm táirge | AMS is infheidhme | ASTM is infheidhme | Mar-seachadadh |
|---|---|---|---|
| Barra, sreang, gaibhneachta, fáinní, easbhrúiteáin | AMS 5659 | ASTM A564 (XM-12) / A705 (gaibhneachta) | Coinníoll A |
| Bileog, stiall, pláta | AMS 5862 | ASTM A693 (XM-12) | Coinníoll A |
| Feadánra gan uaim agus táthaithe | AMS 5659 trí chomhaontú / sonraíocht an chustaiméara | ASTM A511 | Coinníoll A |
| Sreang táthú | AMS 5826 | - | - |
Foirmeacha Táirge
Barra & slat
Pláta & Bileog
Coil & Stráice
Píob & Feadán
Feistiú: Flange, Tee, Elbow, Reducer etc.
Gaibhniú: Fáinne, Seafta, Ciorcal, Bloc etc.
An slabhra-chun-neart ceimice
|
eilimint (wt %) |
Raon 15-5PH |
Cad a dhéanann sé le haghaidh an píopa |
|
Cr |
14.0–15.5 |
Scannán éighníomhach; friotaíocht creimeadh in aice le leibhéal 304 |
|
Ni |
3.5–5.5 |
Cobhsaíonn sé austenít ar théamh, cuireann sé ar chumas martensite iomlán ar scor |
|
Cu |
2.5–4.50 |
Foirmíonn sé na deascáin ε-Cu a dhéanann an hardening ar aosú |
|
Nb + Ta |
0.15–0.45 |
Laghdaíonn scagadh gráin, riosca íograithe |
|
C |
Níos lú ná nó cothrom le 0.07 |
Coimeádta íseal chun toughness agus weldability a chosaint |
|
Fe |
Iarmhéid |
Maitrís |
Mar a Shocraíonn Teocht Aosaithe Neart, Cruithneacht agus Riosca Sracaireachta
15-Soláthraítear 5PH i gCoinníoll A, tuaslagán-staid chóireáilte bog go leor don mheaisín. Tagann airíonna deiridh ó chéim amháin ag dul in aois íseal-teocht. Is é roghnú an teocht ag dul in aois an cinneadh aonair is iarmhartach sa tsonraíocht.
An Dréimire H900 go H1150
| Coinníoll | Ag dul in aois | Teanntachta, min | Toradh 0.2%, min | Elong. nóim (L/T) | Cruas | Oiriúnach do |
|---|---|---|---|---|---|---|
| Coinníoll A | réiteach 1038 céim | Ní stát seirbhíse | 363 HB uasta | Meaisínithe amháin | ||
| H900 | 480 céim / 4 h | 1310 MPa | 1170 MPa | 10 % / 6 % | 40–47 HRC | Buaic-neart, env neamhurchóideach. |
| H1025 | 552 céim / 4 h | 1070 MPa | 1000 MPa | 12 % / 8 % | 34–42 HRC | Réamhshocrú cothromaithe |
| H1075 | 579 céim / 4 h | 1000 MPa | 862 MPa | 13 % / 9 % | 31–38 HRC | Roinnt riosca SCC |
| H1100 | 593 céim / 4 h | 965 MPa | 793 MPa | 14 % / 10 % | 30-37 HRC | Rothaíocht clóiríd fliuch |
| H1150 | 621 céim / 4 h | 930 MPa | 724 MPa | 16 % / 11 % | 28–37 HRC | Uisce farraige, spraeála salainn |
| H1150M/D | 760 céim + 621 céim | 795 MPa | 520 MPa | 18 % | 33 HRC ar a mhéad | NACE MR0175 géar |
Sonraítear íosluachanna in aghaidh AMS 5659/ASTM. De réir mar a ardaíonn teocht ag dul in aois, titeann neart agus fadú, toughness agus ardú friotaíochta SCC. Ba cheart go bhfanfadh an teocht seirbhíse fadtéarmach thart ar 315 céim nó faoina bhun.
Is Stát Meaisínithe é Coinníoll A, Ní Stát Seirbhíse
Is martensitic gan teocht é riocht A le toughness briste íseal agus droch-fhriotaíocht SCC; níor cheart go mbeadh sé ina riocht deiridh choíche. Pleanáil an seicheamh mar seo a leanas: meaisín garbh i gCoinníoll A, aois, meaisín críochnaithe. Is ionann athrú líneach agus thart ar 0.05 % do H900 agus 0.10 % do H1150.

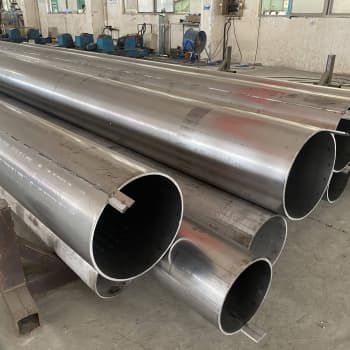

Píobán 15-5PH: Méideanna, Coinníoll Seachadta agus Teorainneacha Foirmithe
15-Táirgtear feadánra 5PH go ASTM A511 ar bhealaí gan uaim agus táthaithe-agus{-tarraingthe, ó mhéideanna beaga ionstraimíochta suas go dtí thart ar 500 mm OD, balla 1–25 mm ag brath ar thrastomhas; déantar trastomhais níos mó-go hordú. Soláthraítear beagnach gach feadánra i gCoinníoll A agus aois tar éis foirmithe. Tá sé maighnéadach i ngach coinníoll, agus mar sin oibríonn MPI go díreach ar chodanna críochnaithe.
15-Pláta 5PH: Raon Tiús agus Soláthar Cothrom-Rolla
Sroicheann pláta agus leathán go AMS 5862 i gCoinníoll A thart ar 38 HRC ar a mhéad, ó leathán tanaí ~0.5 mm suas go pláta ~100 mm, leithead go ~1500 mm agus faid go 6000 mm, gearrtha go dtí méid atá ar fáil. Trasáiltear pláta-trí chuid tiubh - go díreach mar a bhfoirmíonn sreangáin ferrite deilt i 17-4PH - mar sin i gcás cuid atá luchtaithe trína thiús, socraíonn na hairíonna trasnaithe maireachtáil.
Delta Ferrite agus Toughness Trasverse: An Fhíorchúis le Sonraigh 15-5PH
Cad a Dhéanann Cróimiam agus Nicil i Maitrís Martensitic
I cruach dhosmálta martensitic, cobhsaíonn cróimiam ferrite agus cobhsaíonn nicil austenít. 17-4Cróimiam PH-cothaíonn cothromaíocht shaibhir PH teaghráin deilt ferrite ailínithe leis an treo oibre - crack-suímh tionscnaimh faoi-ualach tiús.
Íslíonn 15-5PH cróimiam go 14.0–15.5 % agus ardaíonn sé nicil go 3.5–5.5 %, rud a tháirgeann struchtúr níos isotrópach. Baineann remelting VAR/ESR cuimsiú suilfíde. Ritheann tras-luachanna Charpy le haghaidh 15-5PH thart ar 30–50 % os cionn 17-4PH ag coinníollacha coibhéiseacha.
Nuair a Imíonn an Buntáiste
- Leathán tanaí agus sreang mhín:fágann soladú tapa spás beag do delta ferrite; tá na gráid gar do idirmhalartaithe agus tá 17-4PH níos saoire.
- Ualach fadaimseartha amháin ar chuid measartha:níl aon chás ualach ag an mbuntáiste trasna chun gníomhú air.
- Teocht seirbhíse:15-Is cóimhiotal ard-neart é 5PH ag teocht chomhthimpeallach agus measartha ardaithe, ní cóimhiotal teas-resistant (≈ uasteorainn 315 céim).
- Ar chreimeadh:15-Feidhmíonn 5PH ag leibhéal thart ar 304 agus is léir go bhfuil sé níos fearr ná gráid martensitic 400-sraith, ach ní ionadach é ar 316 nó ar ghrád déphléacsach i seirbhís ard-clóiríd nó aigéad ocsaídeach láidir.
Soláthar Réigiúnach: An Meán-Oirthear agus an Eoraip
An Meán-Oirthear - An Araib Shádach & UAE
Is gnáthrogha é 15-5PH i H1025 nó H1150 le haghaidh uirlisí poll síos, comhlaí ceann tobair agus seaftaí caidéil sonraitheAn Araib ShádachagusADNOCceanglais ábhartha. Ní chuireann an timpeallacht clóiríd deireadh le buaic-neart H900, agus is minic a bhrúnn teorainneacha seirbhíse géar NACE MR0175 an tsonraíocht i dtreo H1150M.
An Eoraip - An Ghearmáin & an Iodáil
Tá an grád sonraithe le haghaidh plátaí struchtúracha aeraspáis agus comhla cruinneas agus comhpháirteanna caidéil, beagnach i gcónaí leisGA 10204 3.1deimhniú agus breithniú PED 2014/68/AE maidir le páirteanna brú. Soláthraímid an dá réigiún ó stoc agus déanaimid-chun-cláir a ordú le hinrianaitheacht iomlán teasa.
Ordú 15-5PH: Cad atá le Cur ar an Ordú Ceannaigh
| Réimse | Cad atá le rá | Cén fáth go bhfuil sé tábhachtach |
|---|---|---|
| Cóimhiotal agus grád aitheantais | 15-5PH, UNS S15500, XM-12 | Ní dhéanann "A564" amháin idirdhealú idir XM-12 agus Grád 630 |
| Foirm táirge | Feadán gan uaim / feadán táthaithe / pláta / bileog | Cinneann an tsonraíocht is infheidhme |
| Sonraíocht | ASTM A511 (feadán), AMS 5862 (pláta), AMS 5659 (barra) | Caithfidh an fhoirm agus an tsonraíocht a bheith mar a chéile |
| Coinníoll seachadta | Coinníoll A, nó aois H900/H1025/H1150/H1150M | Ní coinníoll seirbhíse é Coinníoll A |
| Cleachtadh leá | VAR nó ESR, dearbhaithe ar dheimhniú | Tiomáineann airíonna trasnacha agus glaineachta |
| Deimhniú | GA 10204 3.1 íosta, inrianaitheacht teasa | Ag teastáil le haghaidh úsáide deiridh aeraspáis agus núicléach |
CCanna
C1: An bhfuil píopa 15-5PH níos láidre ná píopa 316L?
Sea, le corrlach leathan - 15-5tá táirgeacht PH H1025 thart ar 1000 MPa in aghaidh ~170–310 MPa do 316L. Ach bhuaigh 316L ar fhoirmiúlacht agus creimeadh aonfhoirmeach i go leor meáin; 15-Roghnaítear 5PH nuair is ábhar do neart-go-meáchan agus do chruas.
C2: An féidir liom 17-4PH a chur in ionad píopa 15-5PH?
Ní féidir le PH deilt a iompar a lagaíonn na treoracha sin ach amháin mura bhfuil an dearadh ag brath ar chruas trasna nó gearr nó aonfhoirmeacht na coda. Má ghlaonn an líníocht 15-5PH amach, ná babhtáil gan comhartha innealtóireachta-as - ní ainm an ghráid an tsonraíocht iomlán.
C3: Cén riocht cóireála teasa is fearr a chuireann in aghaidh creimeadh struis clóiríde?
Tugann H1150, an riocht ró-aosta, an strus tairsí SCC is airde agus tá sé neamhspleách ar an treo toisc nach bhfuil sreangán feirrite ann. Is é H900 an ceann is íogaire.
C4: Cén caighdeán a chlúdaíonn píopa 15-5PH?
Is gnách go soláthraítear píopa/feadán do ASTM A511 (feadán meicniúil gan uaim) nó in aghaidh an tsonraíocht aeraspáis AMS 5659 / AMS 5862, nó de réir sonraíochta custaiméara; Tá pláta ASTM A693 (XM-12), barra ASTM A564, gaibhneachta ASTM A705.
C5: An ndéanann dul in aois na toisí píopa a shaobhadh?
Ar a laghad. Is céim deascadh íseal teochta é an dul in aois, ní claochlú céime, mar sin is beag an saobhadh. Is é an cleachtas caighdeánach meaisín a dhéanamh i gCoinníoll A agus an aois seo caite, agus is é sin an fáth gur bealach soláthair coitianta é "Coinníoll A + aois go H1025".
CTA
An riachtanas is gá a athfhriotail píopa nó pláta 15-5PH leis an riocht ceart ag dul in aois do do bhrú agus do thimpeallacht? Seol do mhéid, do sceideal agus do riocht seirbhíse chuigmarket@htpipe.com- deimhneoimid an riocht agus an balla, ní hamháin an grád.
